Tay biên là chi tiết cơ khí dùng để nối piston với trục khuỷu trong các thiết bị có cơ cấu piston như động cơ đốt trong, máy nén khí piston, máy bơm piston. Nhiệm vụ chính của tay biên là truyền lực và biến chuyển động lên xuống của piston thành chuyển động quay của trục khuỷu.
Trong máy nén khí piston, tay biên là bộ phận rất quan trọng. Nếu tay biên bị mòn, cong, bó bạc hoặc gãy, máy có thể kêu lớn, rung mạnh, yếu hơi, nóng đầu nén và hư hỏng nặng phần đầu nén.
Tay biên là gì?
Tay biên, còn gọi là thanh truyền, là chi tiết nằm giữa piston và trục khuỷu. Một đầu tay biên liên kết với piston qua chốt piston, đầu còn lại liên kết với cổ trục khuỷu.
Khi trục khuỷu quay, tay biên kéo piston di chuyển lên xuống trong xi lanh. Ngược lại, trong một số cơ cấu, lực từ piston cũng được tay biên truyền xuống trục khuỷu để tạo chuyển động quay.
Nói dễ hiểu, tay biên giống như “cánh tay nối” giữa piston và trục khuỷu. Không có tay biên, piston không thể chuyển động đúng hành trình và máy không thể nén khí bình thường.
Tay biên dùng để làm gì?
| Chức năng | Ý nghĩa thực tế |
|---|---|
| Nối piston với trục khuỷu | Giúp piston chuyển động theo hành trình nén |
| Truyền lực | Đưa lực quay từ trục khuỷu lên piston |
| Biến đổi chuyển động | Biến chuyển động quay thành chuyển động tịnh tiến |
| Giữ hành trình piston ổn định | Giúp piston đi đúng hướng trong xi lanh |
| Chịu tải va đập | Làm việc liên tục khi máy nén khí vận hành |
Tay biên phải chịu lực lớn, làm việc ở tốc độ cao và thường xuyên chịu ma sát. Vì vậy, chi tiết này cần được bôi trơn tốt và lắp đúng kỹ thuật.
Cấu tạo cơ bản của tay biên
| Bộ phận | Vai trò |
|---|---|
| Đầu nhỏ tay biên | Liên kết với chốt piston |
| Thân tay biên | Truyền lực giữa piston và trục khuỷu |
| Đầu to tay biên | Liên kết với cổ trục khuỷu |
| Bạc tay biên | Giảm ma sát, bảo vệ bề mặt làm việc |
| Bu lông tay biên | Siết chặt nắp đầu to tay biên |
| Lỗ dầu bôi trơn | Dẫn dầu đến vị trí ma sát |
Ở máy nén khí piston nhỏ, tay biên có thể dùng bạc hoặc ổ bi tùy thiết kế. Với máy công nghiệp, vật liệu và độ chính xác của tay biên ảnh hưởng nhiều đến độ bền của đầu nén.
Nguyên lý làm việc của tay biên
Khi motor kéo trục khuỷu quay, cổ trục khuỷu sẽ tạo chuyển động lệch tâm. Tay biên nhận chuyển động này và kéo piston đi lên xuống trong xi lanh.
Ở hành trình hút, piston đi xuống, không khí được hút vào buồng nén. Ở hành trình nén, piston đi lên, không khí bị nén lại và đẩy ra ngoài qua van xả. Tay biên là chi tiết truyền chuyển động trong suốt quá trình này.
Nếu tay biên bị rơ hoặc bạc tay biên mòn, piston sẽ không còn chuyển động ổn định. Lúc đó máy dễ phát tiếng gõ, giảm hiệu suất nén và có thể làm xước xi lanh.
Tay biên trong máy nén khí piston
Trong máy nén khí piston, tay biên thường nằm bên trong đầu nén hoặc lốc máy. Bộ phận này làm việc cùng piston, xi lanh, trục khuỷu, bạc đạn, xéc măng và van hút/xả.
Một máy nén khí piston chạy ổn cần tay biên chắc, không cong, không rơ, bạc không bó và dầu bôi trơn đủ. Khi thiếu dầu hoặc dùng sai dầu, tay biên rất dễ bị nóng, mòn bạc, bó kẹt hoặc gãy.
Với máy nén khí không dầu, cơ cấu tay biên có thể khác so với máy có dầu. Một số dòng dùng vòng bi, bạc tự bôi trơn hoặc vật liệu đặc biệt để giảm ma sát mà không cần dầu trong buồng nén.
Dấu hiệu tay biên bị hư hỏng
| Dấu hiệu | Khả năng liên quan |
|---|---|
| Máy kêu lộc cộc, gõ mạnh | Bạc tay biên mòn, đầu biên rơ |
| Máy rung nhiều | Tay biên cong, lệch, bạc mòn |
| Đầu nén nóng bất thường | Thiếu dầu, ma sát lớn |
| Máy yếu hơi | Piston chạy không ổn định, xéc măng/xi lanh mòn |
| Có mạt kim loại trong dầu | Bạc, trục hoặc tay biên bị mài mòn |
| Máy bị bó cứng | Tay biên kẹt, bạc cháy, thiếu bôi trơn |
| Gãy tay biên | Hư hỏng nặng, thường phải sửa lớn đầu nén |
Khi máy có tiếng gõ lớn ở đầu nén, không nên tiếp tục chạy lâu. Càng chạy, hư hỏng có thể lan sang trục khuỷu, piston, xi lanh và bạc đạn.
Nguyên nhân làm hỏng tay biên
- Máy thiếu dầu bôi trơn.
- Dầu bẩn, dầu quá cũ hoặc dùng sai loại dầu.
- Bạc tay biên mòn nhưng không thay kịp.
- Máy chạy quá tải trong thời gian dài.
- Trục khuỷu bị mòn hoặc lệch.
- Piston bị bó trong xi lanh.
- Lọc gió bẩn làm máy nóng và tải nặng.
- Lắp sai kỹ thuật sau khi sửa chữa.
- Máy bị nước vào buồng nén gây va đập thủy lực.
Trong đó, thiếu dầu và dầu bẩn là nguyên nhân rất phổ biến. Với máy nén khí piston có dầu, nên kiểm tra mắt thăm dầu thường xuyên và thay dầu đúng định kỳ.
Có sửa được tay biên không?
Tùy mức độ hư hỏng. Nếu chỉ mòn bạc tay biên nhẹ, có thể thay bạc, kiểm tra cổ trục và lắp lại đúng kỹ thuật. Nếu tay biên cong, nứt, gãy hoặc đầu to bị mòn nặng, thường nên thay tay biên mới.
Khi sửa, không nên chỉ thay một chi tiết rồi lắp lại ngay. Cần kiểm tra cả cụm liên quan như piston, xéc măng, xi lanh, trục khuỷu, bạc đạn, dầu bôi trơn và van hút/xả. Nếu chỉ thay tay biên mà không xử lý nguyên nhân gốc, máy có thể hỏng lại nhanh.

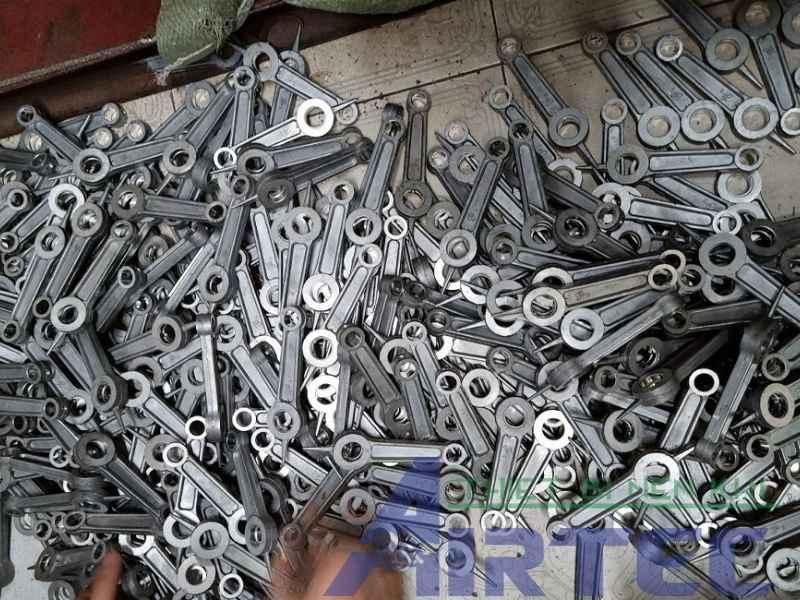

Cách bảo vệ tay biên máy nén khí
- Kiểm tra dầu máy nén khí thường xuyên.
- Thay dầu đúng loại, đúng định kỳ.
- Không để máy chạy khi dầu quá thấp.
- Vệ sinh hoặc thay lọc gió định kỳ.
- Không ép máy chạy quá áp suất thiết kế.
- Không để máy piston chạy liên tục quá lâu nếu không phù hợp tải.
- Kiểm tra tiếng kêu lạ ở đầu nén.
- Bảo trì sớm khi máy rung, nóng hoặc yếu hơi.
Bảo trì đúng giúp tay biên, piston, trục khuỷu và toàn bộ đầu nén làm việc ổn định hơn.
Airtec tư vấn phụ tùng máy nén khí
Airtec cung cấp phụ tùng máy nén khí như tay biên, piston, xéc măng, lọc gió, lọc dầu, dầu máy nén khí, van một chiều, rơ le áp suất, đồng hồ áp, máy sấy khí, bình chứa khí và dịch vụ bảo trì hệ thống khí nén.
Khi cần thay tay biên, khách hàng nên gửi hình đầu nén, model máy, tem thông số, kích thước tay biên cũ và tình trạng hư hỏng. Chọn đúng phụ tùng sẽ giúp máy chạy êm hơn và tránh lắp sai gây hư đầu nén.
Phụ Tùng Máy Nén Khí
Phụ Tùng Máy Nén Khí
Cảm biến áp suất máy nén khí Atlas Copco chính hãng, chất lượng
Phụ Tùng Máy Nén Khí
Phụ Tùng Máy Nén Khí
Phụ Tùng Máy Nén Khí
Phụ Tùng Máy Nén Khí
Phụ Tùng Máy Nén Khí
Phụ Tùng Máy Nén Khí
Phụ Tùng Máy Nén Khí
Phụ Tùng Máy Nén Khí
Phụ Tùng Máy Nén Khí
Phụ Tùng Máy Nén Khí
Kết luận
Tay biên là chi tiết nối piston với trục khuỷu, giúp truyền lực và tạo chuyển động nén trong máy nén khí piston. Đây là bộ phận nhỏ nhưng rất quan trọng, ảnh hưởng trực tiếp đến độ êm, độ bền và hiệu suất của đầu nén.
Nếu máy nén khí kêu lộc cộc, rung mạnh, nóng đầu nén, yếu hơi hoặc có mạt kim loại trong dầu, cần kiểm tra tay biên, bạc tay biên và trục khuỷu sớm. Không nên để máy chạy tiếp khi đã có tiếng gõ lớn vì có thể làm hư nặng toàn bộ cụm đầu nén.
FAQ
Tay biên là gì?
Tay biên là thanh truyền nối piston với trục khuỷu, giúp biến chuyển động quay của trục khuỷu thành chuyển động lên xuống của piston.
Tay biên máy nén khí hỏng có dấu hiệu gì?
Thường có tiếng gõ lộc cộc, máy rung mạnh, đầu nén nóng, yếu hơi, dầu có mạt kim loại hoặc máy bị bó cứng.
Tay biên bị hỏng có sửa được không?
Có thể sửa nếu chỉ mòn bạc nhẹ. Nếu tay biên cong, nứt, gãy hoặc mòn nặng thì nên thay mới.
Vì sao tay biên nhanh hỏng?
Nguyên nhân thường do thiếu dầu, dầu bẩn, chạy quá tải, bạc mòn, trục khuỷu lệch hoặc lắp ráp sai kỹ thuật.
