Thiết kế hệ thống khí nén là bước quan trọng trước khi đầu tư máy nén khí cho nhà xưởng. Một hệ thống đúng kỹ thuật không chỉ có máy nén khí đủ công suất, mà còn phải đồng bộ bình chứa khí, máy sấy khí, bộ lọc khí, đường ống phân phối, van, phụ kiện và tủ điện điều khiển. Nếu thiết kế sai, nhà xưởng có thể gặp tình trạng tụt áp cuối đường ống, khí nén có nhiều nước, máy chạy quá tải, hao điện hoặc thiết bị sản xuất hoạt động không ổn định.
Hệ thống khí nén gồm những thiết bị nào?
Một hệ thống khí nén công nghiệp là tổ hợp thiết bị dùng để tạo ra, xử lý, lưu trữ và phân phối khí nén cho nhà xưởng. Theo cấu hình phổ biến, hệ thống không chỉ có đầu máy nén khí mà còn cần các thiết bị phía sau như bình chứa, máy sấy khí, lọc khí nén và đường ống. Nếu chỉ tập trung vào máy chính, hệ thống vẫn có thể bị tụt áp, khí ẩm hoặc nhiều nước trong đường ống.

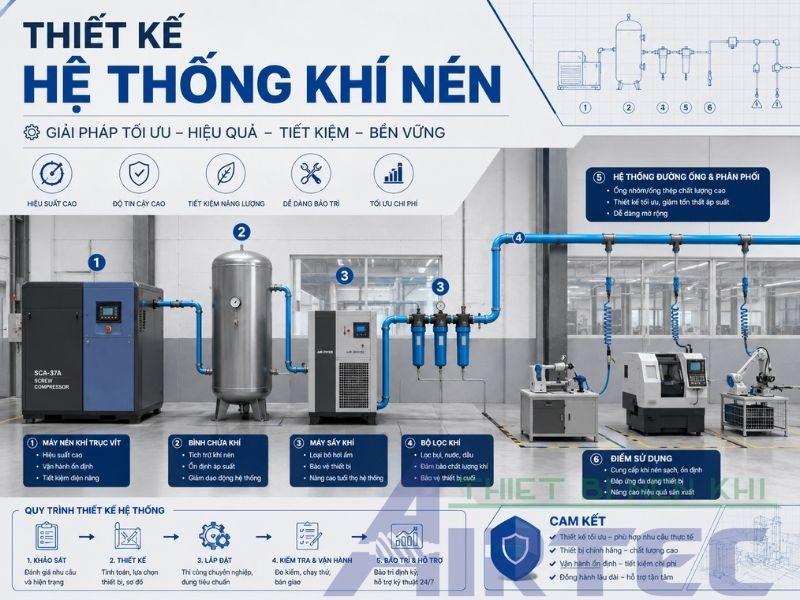

Thứ tự lắp đặt cơ bản thường là:
Máy nén khí → Bình chứa khí → Máy sấy khí → Bộ lọc khí → Đường ống chính → Nhánh cấp khí → Thiết bị sử dụng khí
Trong đó, máy nén khí tạo nguồn khí chính. Bình chứa khí giúp ổn định áp và tích trữ khí. Máy sấy khí tách hơi ẩm ra khỏi khí nén. Bộ lọc khí giảm nước, dầu và bụi. Đường ống phân phối khí đến từng vị trí sử dụng. Van, phụ kiện và tủ điện giúp hệ thống vận hành ổn định, an toàn.
Bước 1: Khảo sát nhu cầu sử dụng khí nén
Trước khi chọn máy, cần khảo sát toàn bộ thiết bị đang dùng khí trong nhà xưởng. Không nên bắt đầu bằng câu hỏi “mua máy bao nhiêu HP”, vì HP chỉ là công suất motor. Thông số quan trọng hơn là lưu lượng khí m³/phút và áp suất làm việc bar.
Các thông tin cần thu thập gồm:
Tên thiết bị dùng khí, số lượng thiết bị, lưu lượng tiêu thụ của từng thiết bị, áp suất yêu cầu, thời gian vận hành mỗi ngày, số thiết bị chạy đồng thời, yêu cầu khí khô hay khí sạch, vị trí đặt máy và khoảng cách từ phòng máy đến điểm dùng khí.
Ví dụ, với xưởng cơ khí hoặc CNC, khí nén thường dùng cho xy lanh, súng hơi, thay dao, thổi phoi và thiết bị phụ trợ. Với xưởng gỗ, khí nén dùng cho súng bắn đinh, vệ sinh, điều khiển thiết bị và phun sơn. Với ngành thực phẩm, điện tử hoặc sơn, ngoài lưu lượng và áp suất còn phải tính thêm chất lượng khí đầu ra.
Bước 2: Tính lưu lượng khí cần dùng
Lưu lượng là thông số quan trọng nhất khi thiết kế hệ thống khí nén. Đơn vị thường dùng là m³/phút hoặc lít/phút.
Công thức tính cơ bản:
Lưu lượng máy cần chọn = Tổng lưu lượng thiết bị × Hệ số dùng đồng thời × Hệ số dự phòng
Trong đó, hệ số dùng đồng thời thường lấy khoảng 0.6–1.0 tùy số thiết bị chạy cùng lúc. Hệ số dự phòng thường lấy khoảng 1.15–1.25, tức cộng thêm 15–25% để bù rò rỉ, tổn thất đường ống và nhu cầu mở rộng nhẹ.
Ví dụ, một xưởng có tổng lưu lượng thiết bị là 5.0 m³/phút. Nếu các thiết bị thường chạy đồng thời khoảng 80%, lưu lượng thực tế là:
5.0 × 0.8 = 4.0 m³/phút
Cộng dự phòng 20%:
4.0 × 1.2 = 4.8 m³/phút
Như vậy, nên chọn hệ thống có lưu lượng thực tế khoảng 4.8–5.0 m³/phút trở lên ở áp suất làm việc yêu cầu. Nếu chỉ chọn máy 4.0 m³/phút, hệ thống có thể đủ khi chạy nhẹ nhưng dễ tụt áp khi nhiều thiết bị hoạt động cùng lúc.
Bước 3: Xác định áp suất làm việc
Phần lớn nhà xưởng dùng khí nén ở mức 7–8 bar. Một số thiết bị đặc thù cần 10 bar, 13 bar, 15 bar hoặc cao hơn. Khi thiết kế, phải lấy áp suất theo thiết bị yêu cầu cao nhất, nhưng không nên cài áp cao hơn nhu cầu thực tế.
Áp suất càng cao thì máy càng tốn điện. Nếu thiết bị chỉ cần 7 bar nhưng cài máy chạy 9 bar, chi phí điện sẽ tăng không cần thiết. Ngược lại, nếu thiết bị cần 10 bar mà máy chỉ đạt 7 bar, dù lưu lượng đủ thì thiết bị vẫn không vận hành đúng.
Với hệ thống có đường ống dài, nhiều co nối hoặc nhiều bộ lọc, cần tính thêm tổn thất áp. Ví dụ, máy đặt ở phòng máy cài 7.5 bar nhưng cuối line chỉ còn 6 bar, nguyên nhân có thể do đường ống nhỏ, lọc nghẹt, máy sấy gây chênh áp hoặc rò rỉ khí.
Bước 4: Chọn máy nén khí phù hợp
Sau khi có lưu lượng và áp suất, mới chọn công suất máy. Với nhà xưởng sản xuất, máy nén khí trục vít thường phù hợp hơn máy piston vì chạy ổn định, lưu lượng đều và đáp ứng tốt cho hệ thống nhiều điểm dùng khí. Airtec cũng định hướng máy nén khí trục vít là cấu hình phù hợp cho đa số hệ thống sản xuất vì khả năng vận hành liên tục, áp ổn định và dễ đồng bộ với bình chứa khí, máy sấy khí, lọc khí và đường ống.
| Công suất máy | Lưu lượng tham khảo ở 7–8 bar | Ứng dụng thường gặp |
|---|---|---|
| 7.5kW / 10HP | 1.0–1.2 m³/phút | Gara, xưởng nhỏ, vài điểm dùng khí |
| 15kW / 20HP | 2.2–2.8 m³/phút | Xưởng cơ khí, gỗ, CNC nhỏ |
| 22kW / 30HP | 3.5–4.2 m³/phút | Xưởng sản xuất vừa, nhiều thiết bị khí |
| 37kW / 50HP | 6.0–7.0 m³/phút | Nhà máy, dây chuyền tải cao |
| 55kW / 75HP | 9.0–10.5 m³/phút | Hệ thống khí nén lớn |
| 75kW / 100HP | 12–14+ m³/phút | Trạm khí nén trung tâm |
Bảng trên chỉ dùng để tham khảo. Khi chốt máy, cần đối chiếu catalogue từng model vì cùng 22kW nhưng lưu lượng có thể khác nhau theo áp suất, thương hiệu, đời máy, máy cố định hay biến tần.
Nếu tải khí thay đổi theo ca, nên cân nhắc máy nén khí biến tần để giữ áp ổn định và giảm điện năng ở giai đoạn non tải. Nếu tải ổn định, máy cố định có thể kinh tế hơn vì chi phí đầu tư ban đầu thấp hơn.
Bước 5: Tính bình chứa khí nén
Bình chứa khí có nhiệm vụ tích khí, ổn định áp suất và giảm dao động tải cho máy nén khí. Nếu bình quá nhỏ, áp dao động nhanh, máy dễ tải/không tải liên tục. Nếu bình quá lớn, chi phí đầu tư và diện tích lắp đặt tăng nhưng chưa chắc cần thiết.
Với hệ thống phổ thông, có thể tham khảo:
Máy 10HP thường đi với bình khoảng 300–500 lít.
Máy 20HP thường dùng bình khoảng 500–1000 lít.
Máy 30HP có thể dùng bình khoảng 1000 lít hoặc lớn hơn tùy tải.
Hệ thống từ 50HP trở lên nên tính theo lưu lượng, chu kỳ tải và mức dao động áp cho phép.
Bình chứa khí là thiết bị chịu áp, nên cần chú ý van an toàn, đồng hồ áp, van xả đáy, kiểm định bình và tình trạng thân bình. Không nên dùng bình cũ không rõ hồ sơ hoặc bình có dấu hiệu móp, rỉ sét nặng, hàn sửa không đúng kỹ thuật.
Bước 6: Chọn máy sấy khí và bộ lọc khí
Khí nén sau máy nén luôn có hơi nước. Nếu không xử lý, nước sẽ xuất hiện trong bình chứa, đường ống, van điện từ, xy lanh, máy đóng gói, đầu phun và các thiết bị cuối. Hậu quả thường gặp là rỉ sét đường ống, giảm tuổi thọ thiết bị, khí đầu ra không ổn định và tăng chi phí bảo trì.
Máy sấy khí cần chọn theo lưu lượng thực tế của máy nén khí. Nếu máy nén khí cấp 5.0 m³/phút, máy sấy nên có lưu lượng bằng hoặc lớn hơn mức này. Không nên chọn máy sấy nhỏ hơn lưu lượng máy nén vì dễ quá tải, khí ra vẫn còn nước.
Bộ lọc khí thường gồm lọc thô, lọc tinh, lọc tách dầu hoặc lọc than hoạt tính tùy yêu cầu. Với xưởng cơ khí thông thường, lọc nước và lọc dầu cơ bản có thể đủ. Với ngành thực phẩm, điện tử, sơn hoặc thiết bị chính xác, cần cấu hình lọc cao hơn và kiểm soát chất lượng khí nghiêm ngặt hơn.
Bước 7: Thiết kế đường ống khí nén
Đường ống quyết định áp suất tại điểm sử dụng. Máy đủ công suất nhưng đường ống nhỏ, quá dài, nhiều co nối hoặc rò rỉ thì cuối line vẫn yếu khí.
Khi thiết kế đường ống, nên ưu tiên đường ống chính đủ lớn, hạn chế co gấp, bố trí van khóa theo khu vực và có điểm xả nước ở vị trí thấp. Với nhà xưởng nhiều điểm dùng khí, đường ống dạng vòng thường giúp áp phân bổ đều hơn đường ống cụt.
Một lỗi phổ biến là dùng ống nhỏ để tiết kiệm chi phí ban đầu. Khi vào vận hành, hệ thống bị tụt áp, người vận hành phải tăng áp cài đặt tại máy nén khí để bù. Cách này làm máy tốn điện hơn nhưng không giải quyết triệt để vấn đề đường ống.
Bước 8: Bố trí phòng máy và bảo trì
Phòng máy nén khí cần thông thoáng, sạch, ít bụi và có lối thoát nhiệt. Máy nén khí trục vít sinh nhiệt lớn khi vận hành, đặc biệt với các dòng 37kW, 55kW, 75kW. Nếu đặt máy trong phòng kín, nhiệt độ cao, két giải nhiệt bẩn hoặc không có hướng thoát gió nóng, máy dễ báo lỗi quá nhiệt.
Cần chừa khoảng trống để thay lọc dầu, lọc gió, lọc tách dầu, kiểm tra dây điện, vệ sinh két giải nhiệt và bảo dưỡng định kỳ. Ngoài ra, nên có kế hoạch kiểm tra rò rỉ khí, kiểm tra áp tại điểm cuối đường ống, xả nước bình chứa và vệ sinh bộ lọc.
Các lỗi thường gặp khi thiết kế hệ thống khí nén
| Lỗi thiết kế | Hậu quả thực tế |
|---|---|
| Chọn máy theo HP, không tính m³/phút | Máy thiếu khí hoặc dư công suất, vận hành không tối ưu |
| Không cộng hệ số dự phòng | Khi tăng thiết bị, hệ thống nhanh tụt áp |
| Không lắp máy sấy khí | Khí có nước, ảnh hưởng van, xy lanh, thiết bị cuối |
| Bình chứa quá nhỏ | Áp dao động, máy tải/không tải nhiều |
| Đường ống nhỏ hoặc nhiều co nối | Tụt áp cuối line, phải cài áp cao gây hao điện |
| Không kiểm tra rò rỉ khí | Máy chạy nhiều hơn, tăng tiền điện |
| Phòng máy quá nóng | Máy báo lỗi nhiệt, dầu nhanh xuống cấp |
| Không có kế hoạch bảo trì | Lọc nghẹt, két bẩn, dầu kém, hiệu suất giảm |
Những lỗi này thường không thấy rõ khi chạy thử ngắn, nhưng sẽ xuất hiện khi nhà xưởng vận hành thật và nhiều thiết bị dùng khí cùng lúc.
Airtec tư vấn thiết kế hệ thống khí nén như thế nào?
Với Airtec, thiết kế hệ thống khí nén nên bắt đầu từ dữ liệu vận hành thực tế, không bắt đầu từ một model máy có sẵn. Các thông tin cần xác định gồm: nhà xưởng dùng thiết bị gì, tổng lưu lượng cần bao nhiêu, áp suất làm việc bao nhiêu, máy chạy mấy giờ mỗi ngày, có cần khí khô hay khí sạch không, mặt bằng lắp đặt thế nào và hệ thống hiện tại đã có bình chứa, máy sấy, lọc khí, đường ống hay chưa.
Từ đó mới chọn cấu hình gồm máy nén khí trục vít, bình chứa khí, máy sấy khí, lọc khí, đường ống và phụ kiện. Airtec hiện có các nhóm sản phẩm và dịch vụ liên quan như máy nén khí công nghiệp, máy sấy khí, bình chứa khí nén, lọc khí, dầu máy nén khí, phụ tùng, bảo dưỡng và sửa chữa hệ thống khí nén.
Kết luận
Thiết kế hệ thống khí nén cần tính đồng bộ từ máy nén khí, bình chứa, máy sấy khí, lọc khí đến đường ống và mặt bằng lắp đặt. Trong đó, hai thông số quan trọng nhất là lưu lượng m³/phút và áp suất bar. Công suất kW/HP chỉ nên dùng sau khi đã xác định đúng nhu cầu khí thực tế.
Một hệ thống được thiết kế đúng sẽ giúp nhà xưởng giữ áp ổn định, giảm nước trong khí nén, hạn chế tụt áp cuối line, tiết kiệm điện và giảm rủi ro dừng máy. Nếu chưa có số liệu rõ ràng, nên khảo sát thực tế thiết bị dùng khí, thời gian vận hành, đường ống và yêu cầu chất lượng khí trước khi đầu tư.
FAQ
Thiết kế hệ thống khí nén cần bắt đầu từ đâu?
Nên bắt đầu từ tổng lưu lượng khí cần dùng, áp suất làm việc, số thiết bị sử dụng khí, thời gian vận hành và yêu cầu chất lượng khí đầu ra.
Hệ thống khí nén công nghiệp gồm những thiết bị nào?
Một hệ thống cơ bản gồm máy nén khí, bình chứa khí nén, máy sấy khí, bộ lọc khí, đường ống phân phối, van, phụ kiện, tủ điện và thiết bị sử dụng khí.
Có bắt buộc phải lắp máy sấy khí không?
Với nhà xưởng sản xuất, nên lắp máy sấy khí nếu muốn giảm nước trong khí nén, bảo vệ van, xy lanh, đường ống và thiết bị đầu cuối.
Bình chứa khí nên chọn bao nhiêu lít?
Tùy công suất máy và tải sử dụng. Máy 10HP thường dùng bình 300–500 lít, máy 20HP thường dùng 500–1000 lít, hệ thống lớn cần tính theo lưu lượng và mức dao động áp cho phép.
Vì sao máy nén khí đủ công suất nhưng cuối đường ống vẫn yếu?
Nguyên nhân có thể do đường ống nhỏ, nhiều co nối, rò rỉ khí, bình chứa nhỏ, máy sấy hoặc lọc khí gây tụt áp, hoặc chọn máy thiếu lưu lượng m³/phút.
