Cấu tạo máy sấy khí nén là nội dung quan trọng khi doanh nghiệp muốn hiểu đúng cách hệ thống khí nén vận hành và vì sao khí sau nén cần được làm khô trước khi đưa vào sản xuất. Trong thực tế, nhiều nhà xưởng đầu tư máy nén khí khá kỹ nhưng lại chưa hiểu rõ vai trò của máy sấy khí, dẫn đến tình trạng khí đầu ra còn ẩm, nước đọng trong đường ống, van điện từ hoạt động thiếu ổn định hoặc thiết bị đầu cuối nhanh xuống cấp.
Tại Thiết Bị Nén Khí Airtec, khi tư vấn hệ thống khí nén, máy sấy khí luôn được xem là một phần bắt buộc nếu doanh nghiệp cần khí nén ổn định và khô hơn ở đầu ra. Muốn chọn đúng máy sấy khí, trước tiên cần hiểu rõ cấu tạo máy sấy khí nén và nguyên lý làm việc của máy sấy khí trong từng công nghệ cụ thể.
Máy sấy khí nén là gì?
Máy sấy khí nén là thiết bị dùng để tách hơi ẩm ra khỏi khí nén sau khi khí được tạo ra từ máy nén khí. Không khí tự nhiên luôn có độ ẩm. Khi đi qua quá trình nén, lượng hơi nước này bị nén lại cùng dòng khí và sau đó rất dễ ngưng tụ trong bình chứa, đường ống và cụm thiết bị sử dụng khí.
Vì vậy, máy sấy khí có nhiệm vụ làm cho khí nén khô hơn trước khi đi vào hệ thống. Đây là lý do trong các trạm khí nén công nghiệp, máy sấy khí thường được lắp sau bình chứa khí nén và trước lọc khí nén hoặc trước cụm phân phối khí chính.

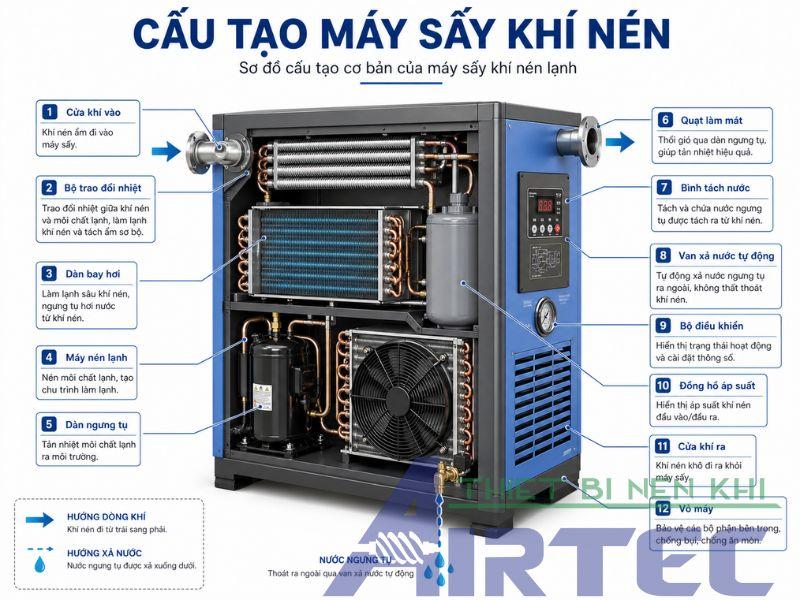

Cấu tạo máy sấy khí nén gồm những bộ phận nào?
Tùy theo công nghệ sấy, cấu tạo sẽ có khác nhau. Tuy nhiên, với loại phổ biến nhất là máy sấy khí tác nhân lạnh, cấu tạo cơ bản thường gồm các phần sau:
| Bộ phận | Chức năng |
|---|---|
| Cụm trao đổi nhiệt | Làm giảm nhiệt độ khí nén |
| Block lạnh / máy nén gas | Tạo chu trình lạnh cho hệ thống |
| Dàn ngưng | Giải nhiệt môi chất lạnh |
| Van tiết lưu / cáp tiết lưu | Điều chỉnh dòng môi chất lạnh |
| Bộ tách nước | Tách phần nước ngưng ra khỏi khí |
| Van xả nước tự động | Xả nước ngưng ra ngoài |
| Bộ điều khiển | Theo dõi nhiệt độ, áp suất, trạng thái máy |
| Khung vỏ máy | Bảo vệ các cụm thiết bị bên trong |
Đây là phần cấu tạo cơ bản nhất để người dùng hiểu máy sấy khí nén làm việc như thế nào trong thực tế.
Cấu tạo máy sấy khí nén tác nhân lạnh
Đây là dòng phổ biến nhất trong nhà xưởng, nên khi nói đến cấu tạo máy sấy khí, đa số trường hợp đang nói tới loại này.
Cụm trao đổi nhiệt khí nén
Khí nén từ máy nén khí đi vào bộ trao đổi nhiệt để được hạ nhiệt. Khi nhiệt độ giảm, hơi nước bắt đầu ngưng tụ thành nước lỏng. Đây là phần rất quan trọng vì hiệu quả làm khô khí phụ thuộc lớn vào khả năng trao đổi nhiệt.
Block lạnh
Block lạnh là bộ phận tạo ra chu trình làm lạnh, tương tự nguyên lý của máy lạnh dân dụng nhưng được thiết kế cho khí nén công nghiệp. Block nén môi chất lạnh và đưa môi chất đi qua toàn bộ chu trình lạnh.
Dàn ngưng và quạt giải nhiệt
Dàn ngưng có nhiệm vụ giải nhiệt cho môi chất lạnh sau khi được nén. Quạt giải nhiệt hỗ trợ làm mát dàn ngưng, giúp chu trình lạnh hoạt động ổn định hơn. Nếu dàn ngưng bẩn hoặc quạt yếu, hiệu quả làm khô khí sẽ giảm rõ rệt.
Van tiết lưu
Van tiết lưu giúp điều chỉnh lượng môi chất lạnh đi vào dàn bay hơi, từ đó kiểm soát nhiệt độ làm việc của hệ thống. Đây là bộ phận ảnh hưởng trực tiếp đến khả năng làm lạnh.
Bộ tách nước và xả nước tự động
Sau khi hơi ẩm ngưng tụ thành nước, bộ tách nước sẽ giữ lại phần nước này và van xả tự động sẽ đưa nước ra ngoài. Nếu bộ phận này hoạt động kém, khí sau sấy vẫn còn lẫn nước và toàn bộ hiệu quả xử lý ẩm sẽ giảm.
Nguyên lý máy sấy khí tác nhân lạnh
Nguyên lý máy sấy khí nén kiểu làm lạnh có thể hiểu theo trình tự sau:
- Khí nén nóng từ máy nén đi vào máy sấy.
- Khí đi qua bộ trao đổi nhiệt để hạ nhiệt độ.
- Khi nhiệt độ xuống thấp, hơi nước trong khí ngưng tụ thành nước.
- Nước ngưng được bộ tách nước giữ lại.
- Van xả nước tự động xả phần nước này ra ngoài.
- Khí nén khô hơn tiếp tục đi ra ngoài để vào lọc khí và hệ thống đường ống.
Nói ngắn gọn, nguyên lý làm việc của máy sấy khí loại này là dùng môi chất lạnh để làm giảm nhiệt độ khí nén, từ đó ép hơi ẩm ngưng tụ ra ngoài.
Cấu tạo máy sấy khí hấp thụ
Ngoài máy sấy lạnh, còn có máy sấy khí hấp thụ. Loại này dùng cho các hệ thống cần khí rất khô.
Cấu tạo cơ bản thường gồm:
| Bộ phận | Chức năng |
|---|---|
| Hai tháp hấp thụ | Chứa hạt hút ẩm |
| Van chuyển mạch | Chuyển hướng dòng khí giữa hai tháp |
| Vật liệu hút ẩm | Hấp thụ hơi nước trong khí nén |
| Bộ điều khiển | Điều khiển chu kỳ hấp phụ và tái sinh |
| Hệ thống xả / tái sinh | Làm khô lại vật liệu hút ẩm |
Loại này không dùng chu trình lạnh như máy sấy lạnh. Thay vào đó, khí nén đi qua lớp hạt hút ẩm để tách nước.
Nguyên lý làm việc của máy sấy khí hấp thụ
Nguyên lý làm việc của máy sấy khí hấp thụ thường theo chu trình hai tháp:
Tháp thứ nhất hấp phụ ẩm
Khí nén đi vào tháp chứa hạt hút ẩm. Hơi nước trong khí bị vật liệu hấp phụ giữ lại. Khí ra khỏi tháp sẽ khô hơn nhiều so với khí đầu vào.
Tháp thứ hai tái sinh
Trong khi một tháp đang làm việc, tháp còn lại sẽ được tái sinh để làm khô lại vật liệu hút ẩm. Sau một khoảng thời gian nhất định, hệ thống sẽ đổi vai trò giữa hai tháp.
Nhờ nguyên lý này, máy sấy khí hấp thụ cho khí đầu ra khô sâu hơn máy sấy lạnh, nhưng chi phí đầu tư và vận hành cũng cao hơn.
So sánh cấu tạo và nguyên lý của hai loại máy sấy khí
| Tiêu chí | Máy sấy khí lạnh | Máy sấy khí hấp thụ |
|---|---|---|
| Nguyên lý chính | Làm lạnh để ngưng tụ nước | Dùng hạt hút ẩm để hấp phụ nước |
| Cấu tạo | Có block lạnh, dàn ngưng, van tiết lưu | Có hai tháp hấp thụ và van chuyển mạch |
| Mức độ phổ biến | Rất phổ biến | Ít phổ biến hơn |
| Mức độ khí khô | Phổ thông công nghiệp | Khô sâu hơn |
| Ứng dụng | Cơ khí, CNC, gỗ, bao bì, nhựa | Điện tử, y tế, phòng lab, thực phẩm đặc thù |
Với đa số nhà xưởng, máy sấy khí lạnh là lựa chọn phù hợp hơn vì cấu tạo đơn giản hơn và đáp ứng tốt nhu cầu khí khô phổ thông.
Máy sấy khí được đặt ở đâu trong hệ thống?
Trong hệ thống khí nén công nghiệp, máy sấy khí thường được bố trí theo sơ đồ cơ bản như sau:
Máy nén khí -> bình chứa khí nén -> máy sấy khí -> lọc khí nén -> đường ống khí nén -> thiết bị sử dụng
Cách bố trí này giúp khí nén được ổn định áp trước, sau đó mới xử lý độ ẩm và tạp chất. Nếu đặt sai vị trí, hiệu quả làm khô khí sẽ giảm.
Vì sao cần hiểu cấu tạo máy sấy khí nén?
Hiểu cấu tạo máy sấy khí nén giúp doanh nghiệp:
- chọn đúng loại máy cho hệ thống
- biết nên kiểm tra hạng mục nào khi máy chạy kém
- dễ lên kế hoạch bảo trì
- tránh chọn máy sai công nghệ
- hiểu vì sao khí đầu ra còn ẩm hoặc hệ thống có nước
Đây là phần rất thực tế, vì trong quá trình sử dụng, nhiều lỗi không nằm ở máy nén khí mà lại nằm ở máy sấy khí hoặc cụm xả nước.
Một số lỗi thường gặp liên quan đến cấu tạo và nguyên lý máy sấy khí
| Lỗi | Nguyên nhân có thể |
|---|---|
| Khí sau sấy vẫn còn ẩm | Máy sấy thiếu tải, dàn lạnh yếu, xả nước lỗi |
| Máy lên nhiệt | Dàn ngưng bẩn, quạt giải nhiệt yếu |
| Nước không xả ra ngoài | Van xả nước tự động hỏng hoặc kẹt |
| Hiệu quả sấy giảm theo thời gian | Bộ trao đổi nhiệt bẩn, vật liệu hút ẩm xuống cấp |
| Máy chạy nhưng không khô khí | Chọn sai công nghệ hoặc sai công suất |
Hiểu được cấu tạo máy giúp xử lý vấn đề đúng hướng hơn thay vì chỉ thay thế linh kiện theo cảm tính.
Thiết Bị Nén Khí Airtec tư vấn máy sấy khí như thế nào?
Tại Thiết Bị Nén Khí Airtec, máy sấy khí không được tư vấn theo kiểu chọn đại theo công suất HP. Cách làm phù hợp hơn là:
- kiểm tra lưu lượng khí thực tế
- xác định áp suất làm việc
- xác định mức độ yêu cầu khí khô
- xem hệ thống dùng cho ngành nào
- đánh giá có cần máy sấy lạnh hay máy sấy hấp thụ
- đồng bộ cùng máy nén khí, bình chứa và lọc khí
Đây là cách chọn sát với thực tế vận hành của nhà xưởng hơn là chỉ nhìn theo giá hoặc kích thước máy.
Kết luận
Cấu tạo máy sấy khí nén tùy theo công nghệ, nhưng với loại phổ biến nhất là máy sấy khí tác nhân lạnh, các bộ phận chính thường gồm block lạnh, dàn ngưng, bộ trao đổi nhiệt, bộ tách nước và van xả nước tự động. Về nguyên lý, máy làm khô khí bằng cách hạ nhiệt để hơi ẩm ngưng tụ và tách ra khỏi dòng khí.
Nếu hệ thống cần khí khô sâu hơn, máy sấy khí hấp thụ sẽ là phương án phù hợp hơn, với cấu tạo gồm hai tháp hút ẩm và hệ thống tái sinh. Với phần lớn nhà xưởng, hiểu đúng cấu tạo máy sấy khí nén và nguyên lý làm việc của máy sấy khí sẽ giúp chọn đúng thiết bị, vận hành ổn định hơn và tránh nhiều lỗi phát sinh trong hệ thống khí nén.
Thiết Bị Nén Khí Airtec phù hợp với hướng tư vấn này vì tập trung vào giải pháp khí nén đồng bộ, kỹ thuật thực tế và bám sát nhu cầu sử dụng của nhà xưởng.
