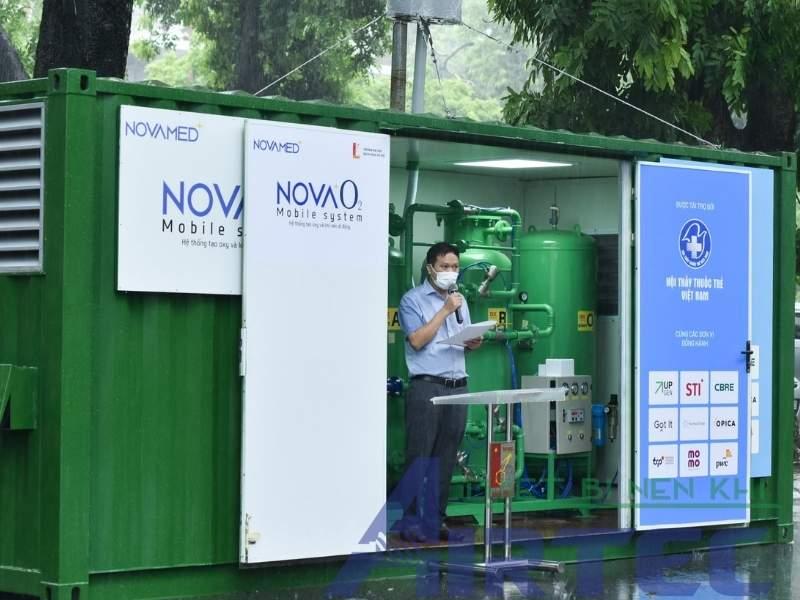

Máy nén khí y tế cung cấp khí nén cho bệnh viện, phòng khám, phòng nha, phòng xét nghiệm và một số thiết bị chăm sóc sức khỏe. Khác với khí nén dùng trong xưởng cơ khí, hệ thống y tế phải kiểm soát chặt dầu, nước, bụi, vi sinh và khả năng cấp khí liên tục. Vì vậy, không thể chỉ mua một máy nén khí không dầu rồi đấu trực tiếp vào thiết bị. Hệ thống cần được thiết kế đồng bộ từ máy nén, bình chứa, máy sấy, bộ lọc, bộ điều khiển, cảnh báo đến đường ống và nguồn dự phòng.
Máy nén khí y tế là gì?
Máy nén khí y tế là thiết bị tạo khí nén phục vụ các ứng dụng trong cơ sở khám chữa bệnh. Tùy mục đích sử dụng, khí nén có thể được cấp cho hệ thống khí y tế trung tâm, máy nha khoa, dụng cụ phẫu thuật dùng khí, thiết bị xét nghiệm hoặc các cơ cấu điều khiển.
Điểm khác biệt chính nằm ở chất lượng khí và độ tin cậy. Hệ thống phải hạn chế nguy cơ nhiễm dầu, hơi nước, bụi và tạp chất. Với các điểm sử dụng liên quan trực tiếp đến người bệnh, yêu cầu thiết kế, kiểm tra và giám sát phải được xác định theo hồ sơ kỹ thuật của dự án cùng tiêu chuẩn áp dụng.
Không nên đánh đồng mọi nguồn khí trong bệnh viện. Khí thở y tế, khí vận hành dụng cụ và khí kỹ thuật cho phòng máy có thể có yêu cầu khác nhau. Trước khi chọn máy, cần xác định chính xác khí được sử dụng cho thiết bị nào.
Máy nén khí y tế được dùng trong những khu vực nào?
| Khu vực sử dụng | Nhu cầu khí nén | Điểm cần kiểm soát |
|---|---|---|
| Hệ thống khí y tế trung tâm | Cấp khí đến các đầu ra trong cơ sở y tế | Độ sạch, độ khô, áp suất, cảnh báo và nguồn dự phòng |
| Phòng nha khoa | Vận hành tay khoan, ghế nha và thiết bị vệ sinh | Khí ít dầu, ít nước, độ ồn thấp |
| Phòng xét nghiệm | Cấp khí cho thiết bị phân tích và tự động hóa | Áp suất ổn định, khí khô, lọc phù hợp |
| Dụng cụ phẫu thuật | Dẫn động thiết bị dùng khí | Lưu lượng, áp suất và độ tin cậy cao |
| Hệ thống kỹ thuật | Điều khiển van, cơ cấu chấp hành | Chọn chất lượng khí theo yêu cầu thiết bị |
Bảng trên chỉ là định hướng ban đầu. Chất lượng khí tại từng khu vực phải được xác định theo yêu cầu của thiết bị đầu cuối và hồ sơ thiết kế.
Có bắt buộc dùng máy nén khí không dầu không?
Máy nén khí không dầu thường được ưu tiên trong các ứng dụng y tế vì buồng nén không sử dụng dầu theo cơ chế của máy trục vít ngâm dầu. Điều này giúp giảm nguy cơ dầu từ quá trình nén đi vào dòng khí.
Tuy nhiên, “không dầu” không có nghĩa khí đầu ra tự động đạt chất lượng sử dụng y tế. Không khí môi trường vẫn chứa bụi, hơi ẩm, hơi hydrocarbon và nhiều tạp chất khác. Hệ thống vẫn cần:
- Lọc khí đầu vào.
- Máy sấy khí.
- Bộ lọc sau máy sấy.
- Bình chứa khí.
- Bộ xả nước tự động.
- Thiết bị giám sát áp suất.
- Hệ thống cảnh báo.
- Quy trình kiểm tra chất lượng khí.
Trong một số hệ thống kỹ thuật không tiếp xúc với người bệnh, máy có dầu kết hợp hệ thống xử lý khí phù hợp có thể được xem xét. Tuy nhiên, quyết định này phải dựa trên yêu cầu của dự án, tiêu chuẩn áp dụng và đánh giá rủi ro, không nên chọn chỉ vì giá đầu tư thấp hơn.
Cấu hình cơ bản của hệ thống máy nén khí y tế
| Hạng mục | Chức năng chính | Lưu ý lựa chọn |
|---|---|---|
| Máy nén khí | Tạo lưu lượng và áp suất | Ưu tiên cấu hình phù hợp chất lượng khí và thời gian chạy |
| Bình chứa khí | Ổn định áp, dự trữ khí | Đúng áp suất thiết kế, có van an toàn và xả nước |
| Máy sấy khí | Giảm hơi ẩm và điểm sương | Chọn theo lưu lượng, nhiệt độ và yêu cầu độ khô |
| Bộ lọc khí | Loại bụi, nước, dầu và tạp chất | Bố trí nhiều cấp theo chất lượng khí cần đạt |
| Bộ điều khiển | Luân phiên và giám sát máy | Hạn chế phụ thuộc vào một máy duy nhất |
| Hệ thống cảnh báo | Báo áp thấp, áp cao hoặc lỗi | Cần hiển thị và truyền cảnh báo phù hợp |
| Đường ống | Phân phối khí đến điểm dùng | Vật liệu, vệ sinh và thi công theo thiết kế y tế |
Với cơ sở vận hành liên tục, nên có ít nhất một cấu hình dự phòng phù hợp. Khi một máy dừng để bảo dưỡng hoặc gặp lỗi, hệ thống còn lại phải duy trì khả năng cấp khí theo yêu cầu thiết kế.
Chọn công suất máy nén khí y tế như thế nào?
Không nên chọn máy chỉ theo số giường bệnh, số ghế nha hoặc công suất HP. Cần tính từ lưu lượng khí của từng thiết bị.
Lưu lượng trạm cần thiết = Tổng lưu lượng điểm dùng × Hệ số đồng thời × Hệ số dự phòng
Trong đó:
- Tổng lưu lượng được lấy từ catalogue của thiết bị.
- Hệ số đồng thời phản ánh số điểm có thể hoạt động cùng lúc.
- Hệ số dự phòng bù rò rỉ, tổn thất và nhu cầu mở rộng.
- Công suất dự phòng phải được tính riêng theo phương án vận hành khi một máy dừng.
Ví dụ, hệ thống có tổng nhu cầu lý thuyết 3 m³/phút. Nếu hệ số sử dụng đồng thời là 0,7:
3 × 0,7 = 2,1 m³/phút
Cộng dự phòng 20%:
2,1 × 1,2 = 2,52 m³/phút
Trạm cần đáp ứng tối thiểu khoảng 2,52 m³/phút tại áp suất thiết kế. Tuy nhiên, đây mới là phép tính sơ bộ. Dự án y tế còn phải tính chế độ sự cố, máy dự phòng, tổn thất qua máy sấy, bộ lọc và mạng đường ống.
Yêu cầu về độ sạch của khí nén
Chất lượng khí nén thường được đánh giá theo ba nhóm tạp chất:
- Hạt rắn và bụi.
- Nước ở dạng hơi hoặc lỏng.
- Dầu ở dạng lỏng, aerosol hoặc hơi.
ISO 8573-1 là tiêu chuẩn phân loại độ tinh khiết của khí nén theo hạt, nước và dầu. Tuy nhiên, không nên mặc định toàn bộ hệ thống y tế đều phải dùng một cấp chất lượng giống nhau. Cấp khí phải được xác định tại điểm sử dụng theo thiết bị, quy trình và yêu cầu dự án.
Ngoài việc chọn bộ lọc, cần kiểm tra chênh áp qua lõi lọc. Lọc quá nhỏ hoặc lõi đã nghẹt sẽ làm giảm áp tại điểm dùng, khiến máy nén phải vận hành ở áp suất cao hơn và tiêu tốn thêm điện.
Máy sấy khí nào phù hợp?
Máy sấy khí có nhiệm vụ giảm hơi ẩm trong khí nén. Hai nhóm phổ biến là máy sấy tác nhân lạnh và máy sấy hấp thụ.
Máy sấy tác nhân lạnh phù hợp với hệ thống yêu cầu điểm sương ở mức thông thường. Ưu điểm là cấu tạo dễ vận hành và chi phí đầu tư thấp hơn.
Máy sấy hấp thụ được dùng khi cần khí khô hơn hoặc yêu cầu điểm sương thấp. Dòng này thường có chi phí đầu tư và lượng khí tái sinh cao hơn, nên phải tính đúng lưu lượng thực tế.
Không nên chọn máy sấy chỉ bằng công suất danh nghĩa. Cần hiệu chỉnh theo:
- Lưu lượng máy nén khí.
- Áp suất đầu vào.
- Nhiệt độ khí đầu vào.
- Nhiệt độ môi trường.
- Điểm sương yêu cầu.
- Chế độ vận hành liên tục.
Vì sao hệ thống cần máy dự phòng?
Hệ thống khí nén y tế có yêu cầu cấp khí liên tục cao hơn nhiều ứng dụng công nghiệp thông thường. Nếu chỉ có một máy, việc bảo dưỡng, mất điện hoặc hỏng đầu nén có thể làm gián đoạn toàn bộ nguồn khí.
Tùy quy mô, trạm có thể sử dụng hai hoặc nhiều máy, vận hành theo chế độ:
- Một máy chạy, một máy dự phòng.
- Nhiều máy chạy luân phiên.
- Một máy chạy nền, một máy bù tải.
- Nguồn dự phòng độc lập cho tình huống sự cố.
Bộ điều khiển trung tâm cần cân bằng số giờ chạy giữa các máy và phát cảnh báo khi áp suất hoặc thiết bị có bất thường.
Lưu ý về đường ống và bình chứa khí
Đường ống khí y tế phải được thiết kế, thi công, thử nghiệm và nghiệm thu theo yêu cầu của hệ thống khí y tế. Không nên sử dụng cách lắp đặt đường ống khí nén nhà xưởng thông thường cho khu vực y tế.
Các điểm cần chú ý gồm:
- Vật liệu đường ống phù hợp.
- Đường ống được làm sạch trước khi lắp.
- Hạn chế nguy cơ nhiễm bẩn trong thi công.
- Bố trí van khóa theo khu vực.
- Có hệ thống nhận diện rõ từng đường khí.
- Kiểm tra độ kín và áp suất.
- Kiểm tra chất lượng khí tại điểm đầu cuối.
- Bố trí cảnh báo cho các trạng thái bất thường.
Bình chứa khí phải đúng cấp áp suất, có van an toàn, đồng hồ áp và hệ thống xả nước. Bình cần được kiểm tra theo yêu cầu quản lý thiết bị chịu áp áp dụng tại cơ sở.
Những sai lầm thường gặp khi chọn máy nén khí y tế
Sai lầm đầu tiên là cho rằng chỉ cần mua máy không dầu là đủ. Thực tế, máy sấy, lọc, đường ống và kiểm soát chất lượng khí có vai trò tương đương.
Sai lầm thứ hai là chọn máy theo HP mà không tính m³/phút. Máy có công suất motor lớn nhưng không đáp ứng đủ lưu lượng tại áp suất thiết kế vẫn gây thiếu khí.
Sai lầm thứ ba là không có nguồn dự phòng. Hệ thống có thể phải dừng khi máy bảo dưỡng hoặc gặp sự cố.
Sai lầm thứ tư là dùng chung một cấp khí cho mọi khu vực. Khí thở, khí dụng cụ và khí kỹ thuật có thể có yêu cầu khác nhau.
Sai lầm thứ năm là không đo chất lượng khí sau khi lắp đặt. Thiết bị đúng cấu hình nhưng đường ống bẩn, lõi lọc lắp sai hoặc máy sấy quá tải vẫn có thể làm khí đầu ra không đạt yêu cầu.
Airtec tư vấn hệ thống máy nén khí y tế theo tiêu chí nào?
Khi tư vấn, Airtec cần xác định rõ:
- Loại cơ sở y tế.
- Mục đích sử dụng khí.
- Số điểm dùng khí.
- Lưu lượng và áp suất từng thiết bị.
- Yêu cầu về dầu, nước và bụi.
- Điểm sương cần đạt.
- Số giờ vận hành.
- Yêu cầu dự phòng.
- Không gian phòng máy.
- Hệ thống đường ống hiện có.
- Tiêu chuẩn và hồ sơ kỹ thuật dự án.
Từ các dữ liệu này mới lựa chọn máy nén khí không dầu, bình chứa, máy sấy, bộ lọc, bộ điều khiển và phương án dự phòng phù hợp. Airtec có thể cung cấp thiết bị khí nén, máy sấy, bình chứa, lọc khí, phụ tùng cùng dịch vụ kiểm tra và bảo dưỡng hệ thống.
Kết luận
Máy nén khí y tế phải được lựa chọn theo chất lượng khí, lưu lượng, áp suất và độ tin cậy của toàn hệ thống, không chỉ theo công suất motor. Máy không dầu là một thành phần quan trọng nhưng chưa đủ để bảo đảm khí đầu ra đáp ứng yêu cầu.
Một hệ thống hoàn chỉnh cần đồng bộ máy nén, bình chứa, máy sấy, bộ lọc, điều khiển, cảnh báo, đường ống và nguồn dự phòng. Trước khi đầu tư, cơ sở y tế nên có thiết kế kỹ thuật rõ ràng, xác định tiêu chuẩn áp dụng và kiểm tra chất lượng khí tại điểm sử dụng.
FAQ về máy nén khí y tế
Máy nén khí y tế có bắt buộc là loại không dầu không?
Máy không dầu thường được ưu tiên cho khí y tế. Tuy nhiên, cấu hình chính xác phải theo mục đích sử dụng, tiêu chuẩn dự án và yêu cầu chất lượng khí tại điểm dùng.
Máy nén khí không dầu có cần lắp máy sấy không?
Có. Máy không dầu vẫn hút hơi ẩm từ không khí môi trường. Hệ thống cần máy sấy để kiểm soát nước và điểm sương.
Máy nén khí nha khoa cần bình chứa bao nhiêu lít?
Dung tích bình phụ thuộc số ghế nha, lưu lượng từng thiết bị và tần suất sử dụng. Không nên chọn chỉ theo số lít mà phải tính cả lưu lượng đầu nén.
Vì sao trạm khí y tế cần nhiều máy?
Nhiều máy giúp duy trì nguồn khí khi một máy bảo dưỡng hoặc gặp lỗi. Hệ thống có thể vận hành luân phiên, bù tải và dự phòng.
Tiêu chuẩn nào liên quan đến khí nén y tế?
ISO 7396-1 đề cập hệ thống đường ống khí y tế và chân không trong cơ sở chăm sóc sức khỏe. ISO 8573-1 phân loại độ tinh khiết khí nén theo hạt, nước và dầu. Tiêu chuẩn áp dụng cụ thể phải được xác định trong hồ sơ dự án.
