Ống hơi máy nén khí là phụ kiện quan trọng trong hệ thống khí nén, có nhiệm vụ dẫn khí nén từ máy nén khí, bình chứa hoặc đường ống chính đến các thiết bị sử dụng khí như súng hơi, xy lanh, van khí nén, máy phun sơn, máy CNC, dụng cụ khí nén và dây chuyền sản xuất.
Dù có cấu tạo đơn giản, ống hơi ảnh hưởng trực tiếp đến lưu lượng khí, áp suất làm việc, độ ổn định của thiết bị và mức tiêu hao điện của máy nén khí. Nếu chọn ống hơi quá nhỏ, quá dài, không đủ áp suất hoặc chất lượng kém, hệ thống có thể bị tụt áp, rò khí, giảm lực thiết bị, nóng máy và tăng chi phí vận hành.
Airtec cung cấp ống hơi máy nén khí, dây hơi khí nén, phụ kiện nối nhanh, co nối, đầu nối, lọc khí, máy sấy khí và vật tư cho hệ thống khí nén công nghiệp.

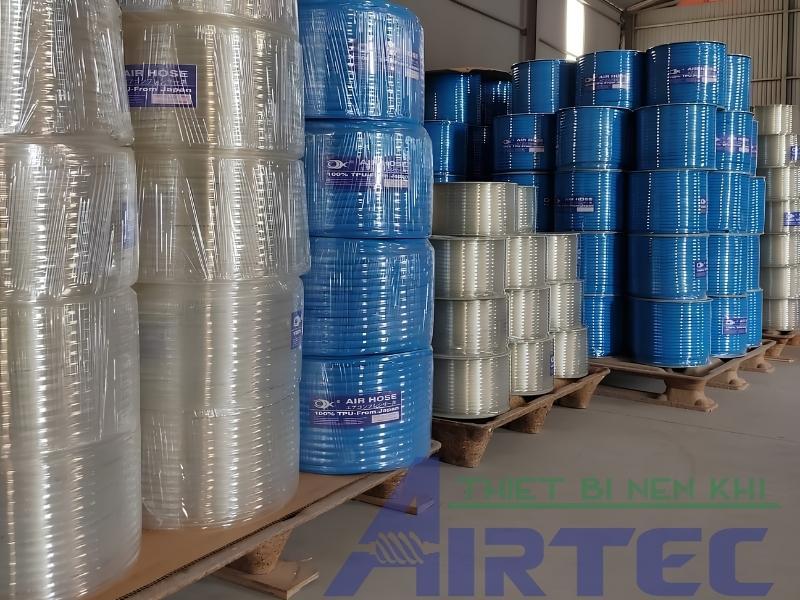

Ống hơi máy nén khí là gì?
Ống hơi máy nén khí là loại ống dùng để truyền khí nén từ nguồn cấp đến vị trí sử dụng. Tùy nhu cầu, ống hơi có thể là dạng dây mềm cuộn, ống nhựa PU, ống PVC, ống cao su chịu áp, ống bố vải, ống nylon hoặc ống kim loại dùng cho đường khí nén cố định.
Trong thực tế, người dùng thường gọi ống hơi máy nén khí bằng nhiều tên khác nhau như dây hơi máy nén khí, ống khí nén, dây khí nén, ống hơi chịu áp, dây hơi PU, dây hơi cao su hoặc ống dẫn khí nén.

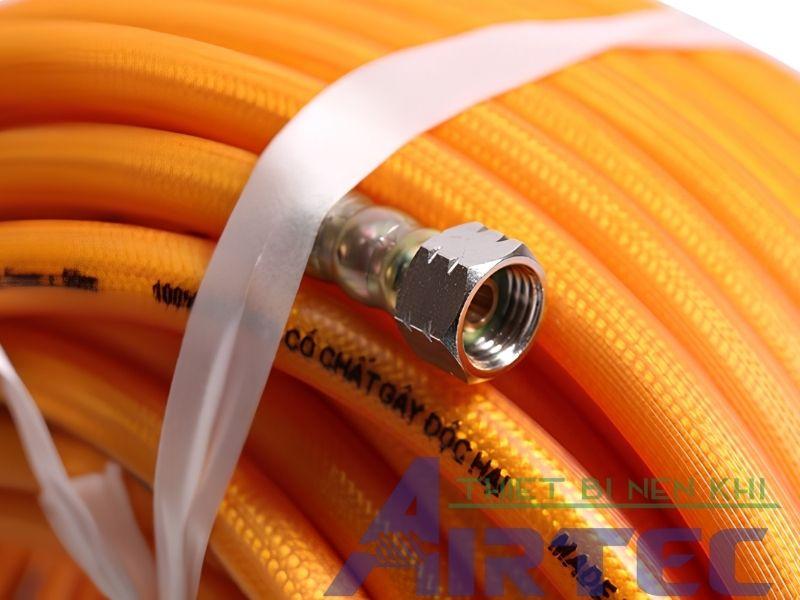

Vai trò của ống hơi trong hệ thống khí nén
Ống hơi không chỉ đơn giản là đường dẫn khí. Nếu thiết kế và chọn đúng, ống hơi giúp hệ thống vận hành ổn định, giảm hao hụt áp suất và bảo vệ thiết bị phía sau.
- Dẫn khí nén từ máy nén khí đến thiết bị sử dụng.
- Duy trì áp suất ổn định tại điểm dùng khí.
- Giảm rò rỉ và thất thoát khí nén.
- Hạn chế tụt áp khi thiết bị hoạt động liên tục.
- Tăng tính linh hoạt khi dùng dụng cụ khí nén cầm tay.
- Kết nối giữa máy nén khí, bình chứa, máy sấy khí, lọc khí và đường ống.
- Giúp bố trí hệ thống khí nén gọn hơn, phù hợp mặt bằng nhà xưởng.
Với nhà máy sử dụng nhiều thiết bị khí nén cùng lúc, việc chọn đúng đường kính ống hơi và bố trí đường ống hợp lý rất quan trọng. Ống nhỏ hoặc đường ống quá dài có thể làm áp suất cuối nguồn giảm mạnh, khiến thiết bị hoạt động yếu hoặc không ổn định.
Các loại ống hơi máy nén khí phổ biến
Ống hơi PU
Ống PU là loại dây hơi mềm, nhẹ, dễ uốn và được dùng nhiều cho dụng cụ khí nén, xy lanh, van điện từ, bàn thao tác, máy đóng gói và hệ thống tự động hóa. Ống PU có nhiều màu, dễ nhận biết đường khí và dễ lắp với đầu nối nhanh.
Ưu điểm của ống PU là gọn, nhẹ, linh hoạt, phù hợp với hệ thống khí nén áp suất vừa. Tuy nhiên, không nên dùng ống PU cho môi trường nhiệt độ quá cao, ma sát mạnh hoặc vị trí dễ bị vật nặng đè.
Ống hơi PVC
Ống PVC thường có giá tốt, dễ mua và được dùng phổ biến trong gara, xưởng nhỏ, công việc thổi bụi, bơm hơi, vệ sinh hoặc dùng với dụng cụ khí nén cơ bản. Một số loại ống PVC có bố gia cường giúp chịu áp tốt hơn.
Ưu điểm là chi phí thấp, dễ sử dụng. Nhược điểm là độ bền có thể kém hơn ống cao su hoặc ống chuyên dụng khi làm việc trong môi trường nóng, dầu, hóa chất hoặc bị kéo lê thường xuyên.
Ống hơi cao su chịu áp
Ống cao su chịu áp thường dùng trong nhà xưởng, gara sửa chữa ô tô, công trường, hệ thống dùng súng hơi, máy siết bulong, máy phun sơn hoặc thiết bị cần lưu lượng khí lớn. Loại này chịu va đập, chịu kéo và chịu môi trường làm việc nặng tốt hơn ống nhựa thông thường.
Nhược điểm là trọng lượng nặng hơn, giá cao hơn và cần chọn đúng đường kính, áp suất làm việc.
Ống hơi bố vải
Ống bố vải là loại ống có lớp gia cường bên trong, giúp tăng khả năng chịu áp. Loại này thường được dùng cho hệ thống khí nén phổ thông, dẫn hơi trong nhà xưởng hoặc kết nối thiết bị cần độ bền cao hơn ống nhựa đơn lớp.
Ống nylon khí nén
Ống nylon có độ cứng cao hơn PU, chịu áp tốt, thường dùng trong hệ thống khí nén cố định, tủ điều khiển, máy móc tự động hoặc vị trí cần đường ống gọn và ít biến dạng.
Ống kim loại cho đường khí nén cố định
Với hệ thống khí nén trung tâm trong nhà máy, đường ống chính thường dùng ống thép, ống mạ kẽm, ống nhôm khí nén hoặc ống inox tùy yêu cầu. Dây hơi mềm thường chỉ dùng ở đoạn cuối để kết nối đến thiết bị.
Bảng so sánh các loại ống hơi máy nén khí
| Loại ống hơi | Ưu điểm | Phù hợp |
|---|---|---|
| Ống PU | Nhẹ, mềm, dễ lắp đầu nối nhanh | Xy lanh, van điện từ, tự động hóa |
| Ống PVC | Giá tốt, dễ dùng | Gara, xưởng nhỏ, thổi bụi, bơm hơi |
| Ống cao su | Bền, chịu kéo, chịu va đập tốt | Gara, công nghiệp, dụng cụ khí nén |
| Ống bố vải | Chịu áp tốt hơn ống nhựa thường | Dẫn khí nén trong xưởng |
| Ống nylon | Cứng, chịu áp, ít biến dạng | Tủ khí nén, máy tự động |
| Ống kim loại | Bền, phù hợp đường ống cố định | Hệ thống khí nén trung tâm |
Cách chọn ống hơi máy nén khí phù hợp
Chọn theo áp suất làm việc
Áp suất làm việc của ống phải cao hơn áp suất thực tế của hệ thống. Ví dụ, nếu hệ thống khí nén làm việc ở 7–8 bar, nên chọn ống có áp suất làm việc cao hơn mức này và có hệ số an toàn phù hợp. Không nên dùng ống không rõ thông số chịu áp cho hệ thống khí nén công nghiệp.
Chọn theo đường kính trong
Đường kính trong của ống ảnh hưởng trực tiếp đến lưu lượng khí. Ống quá nhỏ sẽ gây tụt áp, nhất là khi dùng với súng hơi, máy siết bulong, máy phun sơn hoặc thiết bị tiêu thụ nhiều khí.
Một số kích thước thường gặp gồm phi 6, phi 8, phi 10, phi 12, phi 16, phi 19 hoặc lớn hơn tùy nhu cầu. Với thiết bị cần lưu lượng lớn, nên chọn ống đường kính lớn hơn để giảm tổn thất áp suất.
Chọn theo chiều dài ống
Ống càng dài thì tổn thất áp suất càng lớn. Nếu phải dùng ống dài, cần tăng đường kính ống hoặc thiết kế thêm điểm cấp khí gần thiết bị. Không nên dùng dây hơi quá dài, cuộn rối hoặc gấp khúc vì sẽ làm giảm lưu lượng khí.
Chọn theo môi trường sử dụng
Nếu dùng trong gara hoặc công trường, nên ưu tiên ống cao su chịu kéo, chịu mài mòn. Nếu dùng trong máy tự động, có thể chọn ống PU hoặc nylon. Nếu môi trường có dầu, nhiệt, hóa chất hoặc va đập, cần chọn vật liệu ống phù hợp hơn.
Chọn theo kiểu kết nối
Ống hơi thường đi kèm đầu nối nhanh, co nối, đầu ren, khớp nối hoặc cút nối khí nén. Cần chọn đúng kích thước ren, đúng loại đầu nối và siết kín để tránh rò khí.
Dấu hiệu cần thay ống hơi máy nén khí
| Dấu hiệu | Nguy cơ |
|---|---|
| Ống nứt, phồng, chai cứng | Có thể nổ ống hoặc rò khí |
| Đầu nối xì khí | Hao khí, tụt áp hệ thống |
| Ống bị gấp, bẹp | Giảm lưu lượng khí |
| Ống bị dầu, hóa chất ăn mòn | Giảm độ bền, dễ rò rỉ |
| Thiết bị dùng khí yếu hơn bình thường | Có thể do ống quá nhỏ hoặc rò khí |
| Ống quá cũ, mất độ đàn hồi | Nên thay để đảm bảo an toàn |
Rò rỉ khí nén qua ống hơi tuy nhỏ nhưng nếu kéo dài sẽ làm máy nén khí chạy nhiều hơn, tăng tiền điện và giảm tuổi thọ thiết bị.
Lỗi thường gặp khi sử dụng ống hơi máy nén khí
- Chọn ống quá nhỏ so với lưu lượng thiết bị.
- Dùng ống quá dài gây tụt áp cuối nguồn.
- Dùng ống không đủ áp suất làm việc.
- Lắp sai đầu nối, gây xì khí.
- Để ống bị gập, xoắn hoặc kéo lê trên nền sắc nhọn.
- Dùng ống nhựa ở môi trường nóng hoặc có dầu mà không kiểm tra độ phù hợp.
- Không xả nước trong hệ thống, làm hơi nước và dầu đi vào ống.
- Không kiểm tra định kỳ các điểm nối.
Để hệ thống ổn định, nên kiểm tra cả ống hơi, đầu nối, lọc khí, bình chứa, máy sấy khí và van xả nước. Nếu khí nén còn nhiều nước, ống và thiết bị phía sau sẽ nhanh xuống cấp hơn.
Airtec cung cấp ống hơi máy nén khí và phụ kiện khí nén
Airtec cung cấp ống hơi máy nén khí, dây hơi khí nén, đầu nối nhanh, co nối, lọc khí, van xả nước, máy sấy khí, bình chứa khí, phụ tùng máy nén khí và dịch vụ bảo trì hệ thống khí nén.
Khách hàng cần mua ống hơi có thể gửi thông tin về máy nén khí, áp suất làm việc, thiết bị sử dụng khí, chiều dài ống cần dùng và môi trường lắp đặt. Airtec sẽ tư vấn loại ống, đường kính và phụ kiện kết nối phù hợp để hạn chế tụt áp, rò khí và hư hỏng trong quá trình vận hành.
Kết luận
Ống hơi máy nén khí là phụ kiện quan trọng trong hệ thống khí nén. Chọn đúng ống giúp khí nén truyền tải ổn định, hạn chế tụt áp, giảm rò rỉ và bảo vệ thiết bị sử dụng khí. Khi chọn ống, cần quan tâm đến áp suất làm việc, đường kính trong, chiều dài, vật liệu, môi trường sử dụng và kiểu đầu nối.
Không nên chọn ống hơi chỉ theo giá rẻ. Với hệ thống công nghiệp, nên chọn ống chịu áp tốt, đúng kích thước và có phụ kiện kết nối phù hợp. Airtec hỗ trợ tư vấn và cung cấp ống hơi máy nén khí cho gara, xưởng sản xuất và hệ thống khí nén công nghiệp.
FAQ về ống hơi máy nén khí
Ống hơi máy nén khí dùng để làm gì?
Ống hơi máy nén khí dùng để dẫn khí nén từ máy nén khí, bình chứa hoặc đường ống chính đến thiết bị sử dụng khí.
Nên chọn ống hơi phi bao nhiêu?
Tùy lưu lượng thiết bị và chiều dài ống. Dụng cụ nhỏ có thể dùng phi 6, phi 8; thiết bị cần lưu lượng lớn nên dùng phi 10, phi 12, phi 16 hoặc lớn hơn.
Ống PU và ống cao su loại nào tốt hơn?
Ống PU nhẹ, gọn, phù hợp tự động hóa và thiết bị nhỏ. Ống cao su bền hơn trong môi trường va đập, kéo lê, gara hoặc công nghiệp nặng.
Ống hơi nhỏ có làm tụt áp không?
Có. Ống quá nhỏ hoặc quá dài làm tăng tổn thất áp suất, khiến thiết bị dùng khí yếu và máy nén khí phải chạy nhiều hơn.
Airtec có cung cấp ống hơi máy nén khí không?
Có. Airtec cung cấp ống hơi máy nén khí, dây hơi khí nén, đầu nối nhanh, phụ kiện khí nén và tư vấn chọn đúng loại theo hệ thống thực tế.
